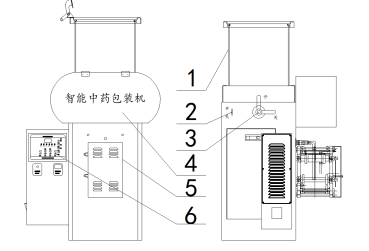

一、外观说明

1、药液锅体  2、加热开关  3、药液手动搬把

4、包装耗材罩 5、包装机头6、电控盒

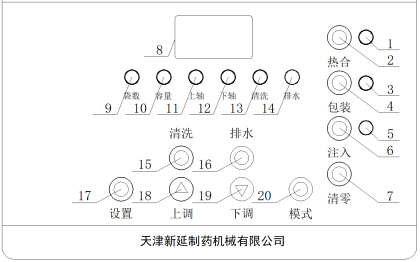

二、电控面板说明

1、热合指示灯：按一下“热合”键，“热合指示灯”亮，包装电控板电源接通，此时上、下热合辊开始 加热，辊轴传动电机、电磁阀处于待命状态，随时准备起动。再按一下“热合”键，热合指示灯灭，包装电控板电源断开，如此反复。

2、热合”键：控制包装电控板电源的接通与断开。

3、包装指示灯：按一下“包装”键，“包装指示灯”亮，辊轴开始转动，再按一下“包装”键辊轴停止转动指示灯灭。

4、“包装”键：控制机头转动与停止。

5、“包装”键：控制机头转动与停止。

6、注入指示灯：按一下“注入”键“注入指示灯”亮,可进行注入操作。“注入”键应与“包装”键配合使用，此时电磁阀按照电控系统给定的指令开始周期性工 作,药液周期性的注入到已制成的筒状的包装袋内进行包装。再按一下“注入”键，注入指示灯灭则不进行注入操作。

7、“清零”键：对包装以后的数量显示进行清零。清除现有处方，设备恢复初始状态。

8、“数字显示器”：显示操作过程中的参数和工作状态。

9、“包装袋数”指示灯：显示包装袋数状态。

10、“包装容量”指示灯：显示包装容量状态。

11、“上辊热合温度”指示灯：显示上辊热合温度状态。

12、“下辊热合温度”指示灯：显示下辊热合温度状态。

13、“清洗”指示灯：显示设备进行清洗状态。

14、“排水”指示灯：显示设备进行排水状态。

15、“清洗”键：设备进行清洗。

16、“排水”键：设备进行排水。

17、“设置”键：选择设定项目参数。

18、“上调”键：上调修定。

19、“下调”键：下调修定。

     按下“设置”键，选择设定项目时，此项目的显示器数字呈闪亮状态，（包装容量显示器除外）利用上调或下调键可以对设定项目进行调整修定.

20、“模式”键：切换单机模式与联网自动模式。

21、“锅体加热指示灯”指示灯：显示锅体加热状态。

22、“锅体温度显示区”：显示锅体温度。

三、包装带安装方法

1、 将两卷包装带分别装在左、右两个芯轴上。装带时注意卷带的带里朝向两个芯轴中间方向。

2、 装上压力弹簧，用挡环调整弹簧的压力并紧固。

3、 将包装带按图示方向同时引入到上辊轴之间位置。

4、 启动“总开关”、按包装板上“启动/停止”键，辊轴转动将包装带送入。

5、 待上（下）热合辊的实际温度达到设定温度值且稳定时，按“包装” 键走卷可以检验包装带的粘合程度。

四、设备调试说明

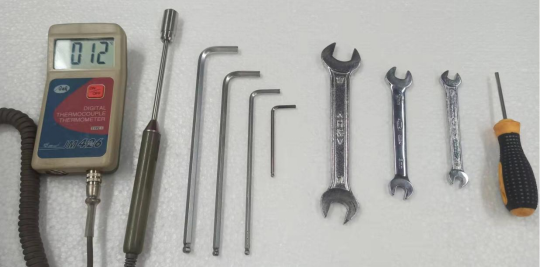

1、常用工具

参见图片依次为

点温仪（测量包装轴实际温度）

内六角扳手  6mm、5mm、4mm、3mm（短型）

片扳手  14-17、6-10、6-7

小一字螺丝刀

2、机头轴温调整

常见故障：轴温过高包装袋烫化、轴温过低包装袋封合不严导致包装漏液。

正常轴温基数：上轴145-155、下轴150-160.测量方法见下图。

调整方法：

（1）、小范围电控调整（偏差10度以内）：故障不严重，轴温偏差小的情况下，通过调整电路板设置参数来纠正温度偏差。

按设置键调整至上轴或下轴指示灯亮状态。窗口显示上、下轴设置温度，如温度低则上调设置值。如温度高则下调设置值。按上调与下调键进行设置参数调整。

注意：此方法只适用于10度以内小范围调整。

（2）、轴温校正：当设备出现较严重温度偏差时需通过强电电路板矫正温度参数。

示例一：上轴设置温度150度，点温仪测量上轴实际轴温175度，包装耗材烫化。

调整方法：长按上调键，此时显示窗口显示上轴温度，上轴指示灯闪烁。如显示为135度则打开侧边电控箱，参见下图使用一字螺丝刀调整滑动变阻器使显示数值变为175度，与实际温度相同。纠正温度偏差。

示例二：上轴设置温度150度，点温仪测量上轴轴温125度，包装耗材封合不严。

调整方法：长按上调键，此时显示窗口显示上轴温度，上轴指示灯闪烁。如显示为155度则打开侧边电控箱，参见下图使用一字螺丝刀调整滑动变阻器使显示数值变为125度，与实际温度相同。纠正温度偏差。

注意：调整前先将设置温度调整至150度，保证温度基数。打开热合至少30分钟以上待轴温稳定后再使用点温仪进测量调整。上轴实际温度为长按上调键指示灯闪烁时参数。调整完成后等待10分钟以上，待轴温稳定后再次测量并与显示温度进行对比，如有误差再次进行调整，直至轴温合格。

实际温度查看示意，长按上调键，上轴指示灯闪烁，显示温度为实际温度，用于与点温仪测量温度进行对比。

上轴测量示意                        下轴测量示意

注意，测量时只测量右侧轴温。不测量左侧轴温。

图示蓝色部分为滑动变阻器。用于温控校正，顺序依次为上轴温度、下轴温度、锅体温度。

（3）锅体温度调整。

锅体内注入清水，打开加热开关，待水完全沸腾后观察锅体温度显示窗。通过调整滑动变阻器使显示温度为100度。调整完成。注意调整温度为3号滑动变阻器。

（4）包装机头紧定螺钉调整方法示意：

故障说明，左右边包装褶皱严重。或压合不严（左右包装边无滚花，上下包装边漏液）

调整时先将锁紧螺母向左松一圈，再将紧定螺钉向左或右拧0.5-1.0圈，然后将锁紧螺母紧牢（逐步调整）。

注意松顶丝为解决包装褶皱、紧顶丝为解决压合力不够导致的漏液。

（6）包装袋左右边不齐。

故障说明，包装袋左右边不齐错位，导致包装成品漏液。

按包装键走卷，使用3mm内六角扳手松开挡环，调整包装挡环纠正包装袋左右边误差，注意调整时要边走卷边调整。
